一、喷射式弧形筛选型参数：

    1、PHS型喷射式弧形筛

    2、筛缝宽度：0.15mm （常规选用缝宽0.1-0.15mm）

    3、过滤浓度：0.05%-3%

    4、出料浓度：20-30%

    5、通过量：100m3/h  （范围100-120M3/h）

    6、冲网水压力0.25-0.4Mpa  （配泵67L/min，泵扬程35米）

    7、根据要求可2-3联组合使用。

    8、材质说明：筛栅为316L不锈钢，其它与来水接触部分材质为304不锈钢。筛板使用寿命3-5年。

二、设备适用范围和原理介绍：

    PHS型喷射式弧形筛是一款利用弧形筛栅做为过滤源，利用压力喷射的射流原理过滤分离液体中的固形物的。需要过滤的液体在泵送压力的条件下通过喷放嘴喷射到筛栅上，水在高压惯性的作用下与筛栅做横截面切割，穿透筛栅缝隙，与固形物分离。大于筛栅缝隙的固形物被全部过滤出来。喷射式弧形筛是新一代固液分离设备，不需动力传动，操作简单可靠。可广泛用于造纸行业的纤维回收，浆料浓缩。各种污水行业的精细过滤、固液分离系统，以及纺织印染、食品、酿造制糖、羽绒等行业生产工艺中的过滤设备。是一种过滤能力大、用途广泛，高效、节能型过滤脱水设备。

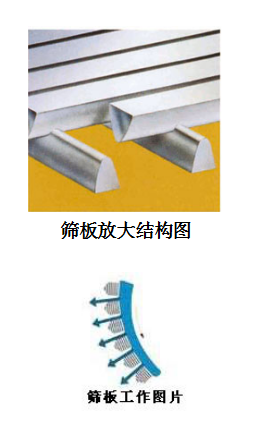

     PHS型喷射式弧形筛的关键的技术就是过滤筛栅，每根楔形棒条的角度、均匀度和密度、光滑度，制作精度都至关重要。包括安装时的弧度都影响着水的过滤效果和速度。同时，网上聚集的固形物，在重力惯性和液体的润滑作用下，顺着弧形筛板滚动下来，液体不断地冲刷筛栅，使缝型筛栅起到自净作用，从而完成筛栅连续自净和固形物不断收集的全过程。自动清洗水装置可以自动高压清洗筛栅，保证筛栅不被堵塞，整体不锈钢结构，环境适用性极强，耐酸碱不会被腐蚀，设备保值性能高！

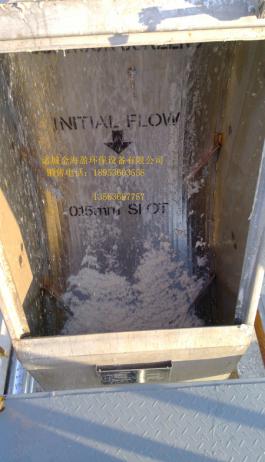

三、结构示意图及实物照片：

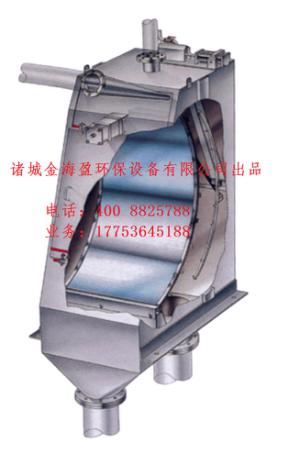

设备三维立体图片：

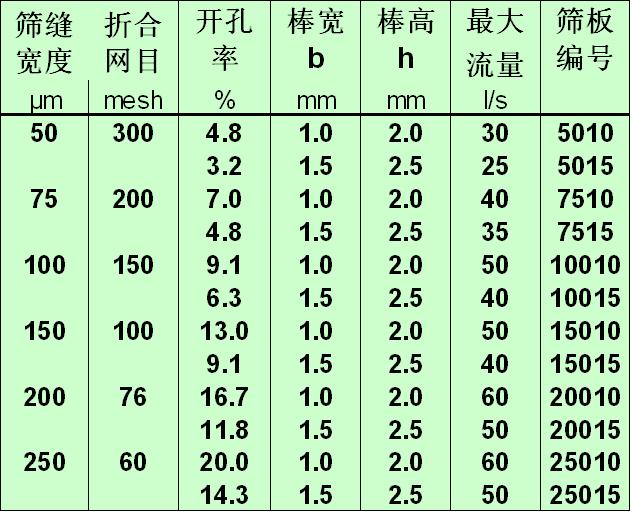

四、筛栅缝宽尺寸规格对应过滤目数：
