　　一、UASB厌氧反应器原理

　　UASB厌氧反应器废水被尽可能均匀的引入厌氧反应器的底部，污水向上通过包含颗粒污泥或絮状污泥的污泥床。厌氧反应发生器在废水和污泥颗粒接触的过程。在厌氧状态下产生的沼气(主要是甲烷和二氧化碳)引起了内部的循环，这对于颗粒污泥的形成和维持有利。在污泥层形成的一些气体附着在污泥颗粒上，附着和没有附着的气体向厌氧反应器顶部上升。上升到表面的污泥撞击三相厌氧反应器气体发射器的底部，引起附着气泡的污泥絮体脱气。气泡释放后污泥颗粒将沉淀到污泥床的表面，附着和没有附着的气体被收集到厌氧反应器顶部的三相分离器的集气室。置于极其使单元缝隙之下的挡板的作用为气体发射器和防止沼气气泡进入沉淀区，否则将引起沉淀区的絮动，会阻碍颗粒沉淀。包含一些剩余固体和污泥颗粒的液体经过分离器缝隙进入沉淀区。

　　由于分离器的斜壁沉淀区的过流面积在接近水面时增加，因此上升流速在接近排放点降低。由于流速降低污泥絮体在沉淀区可以絮凝和沉淀。累积在三相分离器上的污泥絮体在一定程度上将超过其保持在斜壁上的摩擦力，其将滑回反应区，这部分污泥又将与进水有机物发生反应。

　　1、三相分离器的原理

　　在UASB厌氧反应器中的三相分离器(GLS)是UASB厌氧反应器最有特点和最重要的装置。它同时具有两个功能：①能收集从分离器下的反应室产生的沼气;②使得在分离器之上的悬浮物沉淀下来。对上述两种功能均要求三相分离器的设计避免沼气气泡上升到沉淀区，如其上升到表面将引起出水混浊，降低沉淀效率，并且损失了所产生的沼气。设计三相分离器的原则是：

　　(1)、间隙和出水面的截面积比影响到进入沉淀区和保持在污泥相中的絮体的沉淀速度。

　　(2)、分离器相对于出水液面的位置 确定反应区(下部)和沉淀区(上部)的比例。在多数UASB厌氧反应器中内部沉淀区是总体积的15%—20%。

　　(3)、三相分离器的倾角，这个角度要使固体可滑回到厌氧反应器的反应区，在实际中是在∠45°～∠60°之间。这个角度也确定了三相分离器的高度，从而确定了所需的材料。

　　(4)分离器下气液界面的面积 确定了沼气的释放速率。适当的释放率大约是1～3m³/(m²·h)。速率低有形成浮渣层的趋势，非常高导致形成气沫层，两者都导致堵塞释放管。

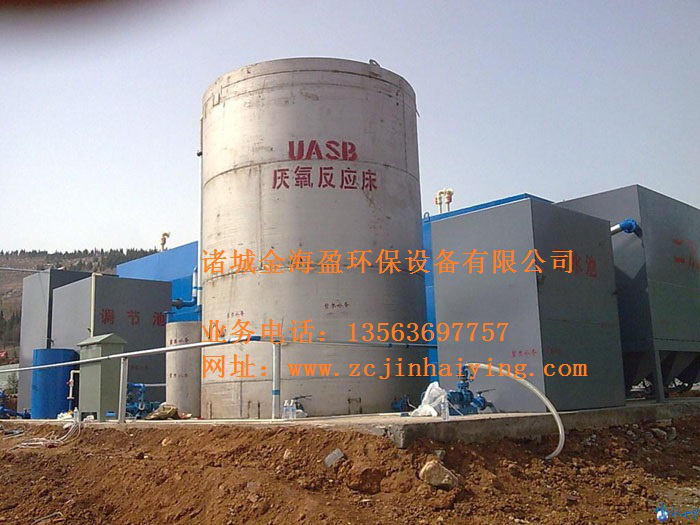

厌氧反应器实物展示
